#konfigurasi satu router dua switch dan dua pc dengan packet tracer

ya.. disini saya akan menjelaskan cara konfigursi SATU ROUTER, DUA SWITCH dan DUA PC dengan menggunakan aplikasi packet tracer/kalian langsung praktik dengan menggunakan alatnya langsung juga bisa.

berikut adalah tampilan jaringan yang akan saya konfigurasi :

#1 Untuk membuat tampilan gambar jaringan diatas caranya sebagai berikut

Ikutilah Satu Demi satu SEMUA langkah-langkah berikut dengan benar, supaya kamu tidak bingung.

klik Router0
Klik Switch0
Sambungkan Router0 dengan Switch0 menggunakan kabel straight atau bisa menggunakan kabel otomatis(cara menyambungkannya dengan Router0 sebagai FastEthernet0/0 sedangkan Switch0 sebagai Fastethenet 0/1)
Klik Switch1
Sambungkan Router0 dengan Switch1 menggunakan kabel straight atau bisa menggunakan kabel otomatis (cara menyambungkannya dengan Router0 sebagai FastEthernet0/1 sedangkan Switch1 sebagai Fastethenet 0/1)
Tambahkan dan sambungkan 1 pc disisi kiri switch0, dan 1 pc disisi kanan switch1

#2 Lanjut Ke Cara Konfigurasi

Selanjutnya setting Router0 terlebih dahulu, langkah Pertama kita akan melakukan pengaturan pada Router0 dan settingnya seperti ini:

klik Router 0
Klik Config
Klik fastethernet 0/0 (kita mengklik fastethernet0/0 karena ini digunakan untuk sambungan Switch0 dengan Router0)
Centang Port Status menjadi ON
Isi IP Address dengan 192.168.1.1 dan klik ke kolom subnet mask maka otomatis akan keluar angka 255.255.255.0

Cara konfigurasi Manual/ketik sebagai berikut :

cara manual ini tidak kalian gunakan juga tidak apa-apa.

Router>enable

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface FastEthernet0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Selanjutnya mensetting Router0 lagi, untuk pengaturan fastehtenet0/1 yang menyambung ke Switch1 dan caranya seperti di bawah ini

klik Router 0
Klik Config
Klik fastethernet 0/1(kita mengklik fastethernet0/1 karena ini digunakan untuk sambungan Switch1 dengan Router0)
Centang Port Status menjadi ON
Isi IP Address dengan 168.168.1.1 dan klik ke kolom subnet mask maka otomatis akan keluar angka 255.255.0.0

Cara konfigurasi Manual/ketik sebagai berikut :

cara manual ini tidak kalian gunakan juga tidak apa-apa.

Router>enable

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface FastEthernet1/0

Router(config-if)#ip address 168.168.1.1 255.255.0.0

Router(config-if)#no shutdown

Router(config-if)#exit

#3 Konfigurasi pada PC 0 Dan PC 1

jika kalian sudah melakukan konfigurasi diatas dengan benar, maka sekarang kita konfigurasi alamat IP Address pada PC 0 dan PC1

Untuk PC0 :

Klik Dua kali pada PC 0
klik IP Configuration
pilih Static
masukkan alamat IP sebagai berikut

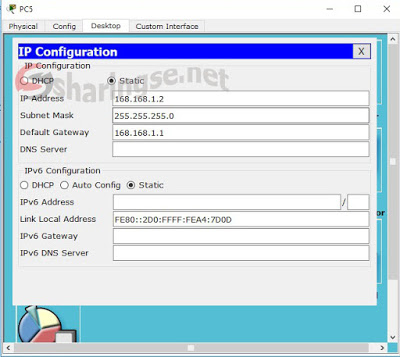

Untuk PC1 :

Klik Dua kali pada PC 1
klik IP Configuration
pilih Static
masukkan alamat IP sebagai berikut

jika sudah semua, silahkan ping PC0 ke PC1 atau sebaliknya PC1 ke PC0, jika benar maka hasilnya akan Success seperti berikut ini:

Reply From itu menandakan satu pc ke pc lain sudah terhubung.

Demikianlah cara mengkonfigurasi jaringan dengan satu router, dua switch dan dua Pc. Semoga dapat membantu kalian yang sedang belajar jaringan. dan selamat mencoba semoga berhasil.
